Elektronický modul železničního přejezdu / Es pečky 19757

Detailní popis produktu

V základním provedení modul ovládá klasický nechráněný železniční přejezd s bílým a červeným světlem.
Jedná se vlastně o kombinaci elektronického relé a přerušovačů - blikačů.
Díky použití mikroprocesoru je modul velmi jednoduchý a tím i levný.
Oproti běžným zapojením blikačů modul věrně napodobuje pozvolné rozsvěcení a zhášení světel jako u skutečných žárovek. Jednoduchým propojením je možné moduly kombinovat i pro vícekolejné trati.

V základní verzi je určen pro ovládání pomocí kolejových kontaktů. Místo kontaktů lze použít i optické smímače - viz. níže.
Bude možná též varianta se 3 nebo 4 optickými snímači.

Po doplnění sestavy modulemservopohonu je možná realizace kompletního plně funčního železničního přejezdu.

Návod k instalaci ve formátu pdf je zde.

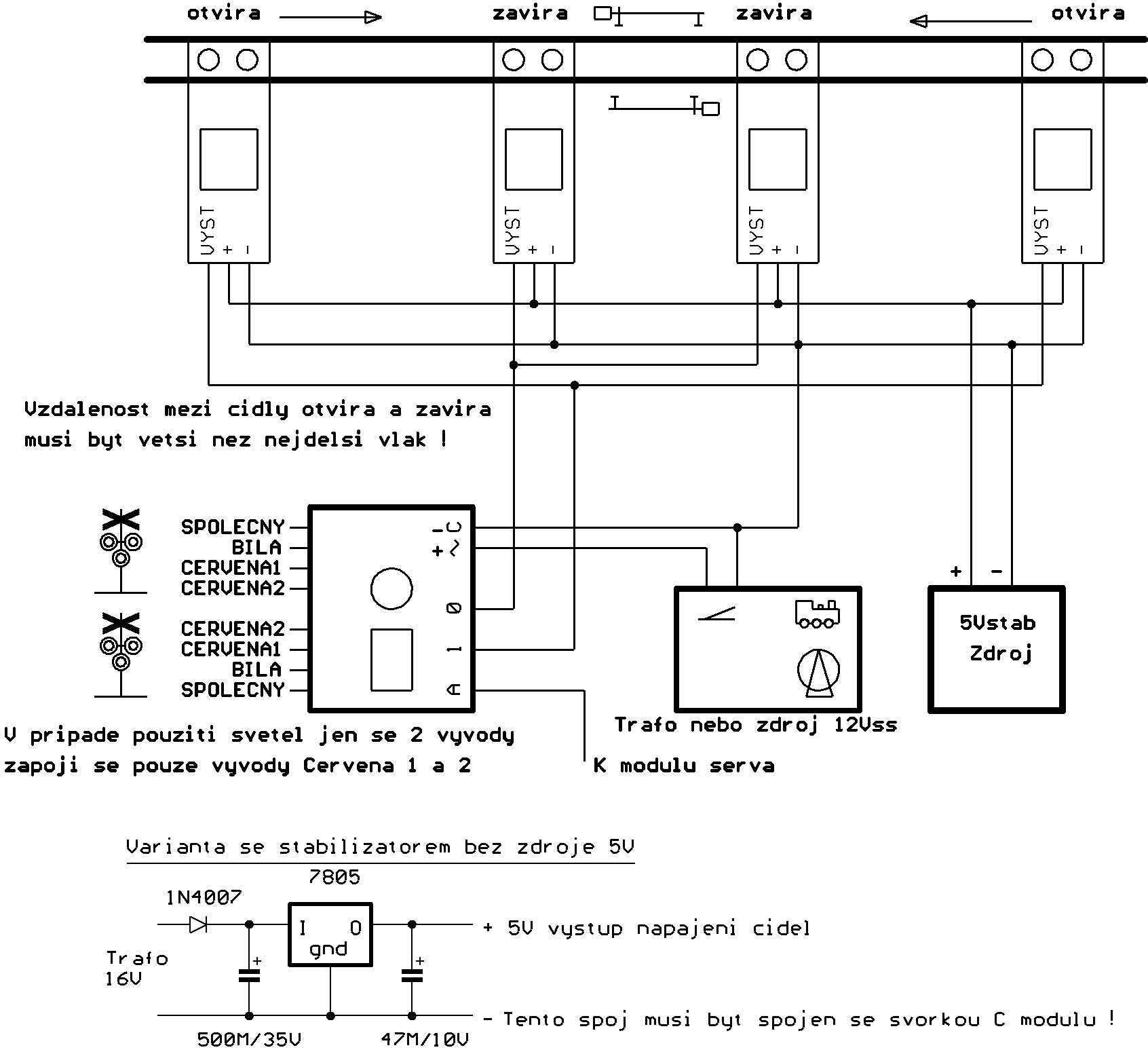

Zapojení přejezdu s optickými snímači je zde.

Ukázka funkce závor

Ukázka blikání světel železničního přejezdu
