TT - výhybka levá WL20 krátká, d. 128 mm, R 365 mm (Kuehn 72620) / ROCO 4080420

Detailní popis produktu

Jednoduchá výhybka s úhlem odbočení 20 stupňů (úhel odbočení srdcovky 14,5 stupně)  (dříve Kuehn 72620)

TT - profilové koleje od f.KUEHN, výška profilu: 1,8 mm / CODE: 70

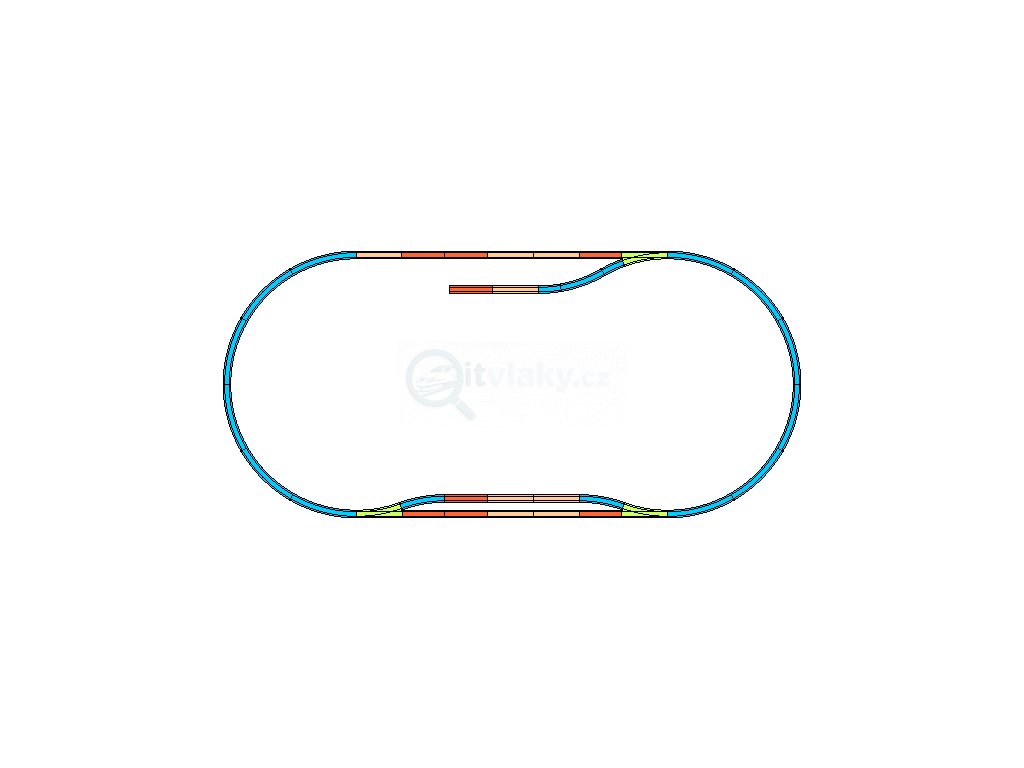

geometrie kolejiva v PDF, příklady zapojení, geometrie česky TRAINMANIA

Výška kolejnice je 1,8 mm (Tillig 2,07 mm) . Ke spojení s kolejivem Tillig použijte přechodové spojky ROCO 4081722

Výhybky jsou bez přestavníku, možno dokoupit spodní i povrchový.
S integrovaným západkovým mechanismem - jazýčky spínače zůstávají ve zvolené poloze. Není tedy nutný žádný další ruční pohon.

Vhodné pohony, příklad: 32418 (elektrický boční pohon ), MTB MP4, MP6 atd. (spodní pohon).
Ve spojení s podlahovým pohonem lze polarizovat kovový středový díl.

ROCO TT podzimní katalog 2023/2024

Každý výrobce se snaží přijít s návrhem kolejového systému, který splňuje požadavky zákazníků. Bohužel hlavní výrobce kolejiva TT firma Tillig má geometrii kolejiva velmi složitou a kvůli počtu malých kolejí je i sestavení nákladnější. Firma Roco proto zavádí kolejivo, které vychází z výsledku rozsáhlé analýzy a z výpočtů, které splňují požadavky modelářů velikosti TT. Původně bylo toto kolejivo nabízeno firmou Kuehn.

Weiche links WL20. Länge 128,7 mm (Standardlänge), Abzweigwinkel 20°, Abzweigradius 365 mm, Herzstückwinkel 14,7°. Mit integriertem Schnappmechanismus – die Weichenzungen bleiben so in der gewählten Position anliegend. Daher benötigen sie keinen extra Handantrieb. Passende Antriebe: 32418 (Elektrischer Weichenantrieb links) oder 10030 (Unterflurantrieb). In Verbindung mit dem Unterflurantrieb kann das Metallherzstück polarisiert werden.
