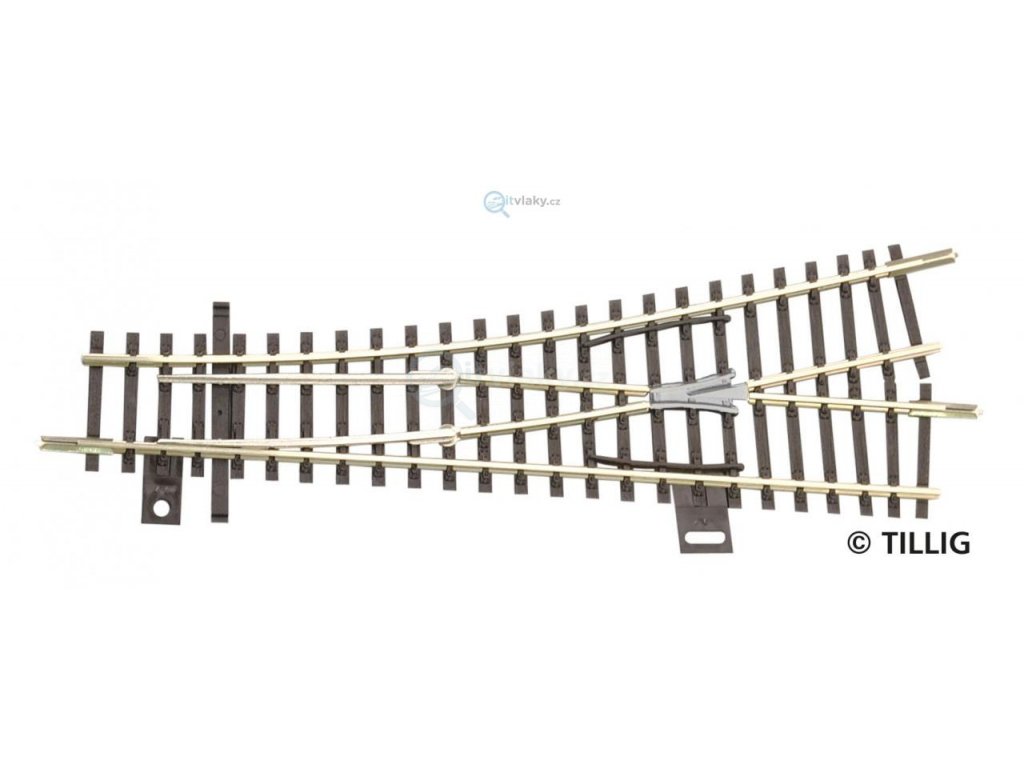

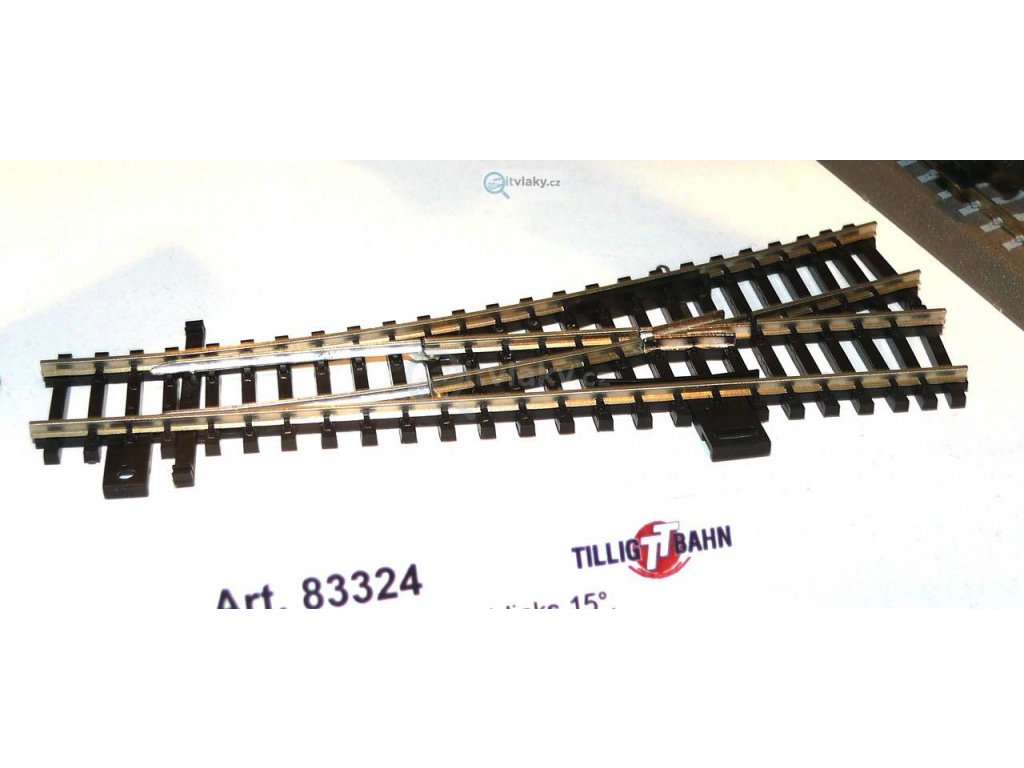

TT - Výhybka levá EW1 129,5 mm, odb. 15° R353 / TILLIG 83324

Detailní popis produktu

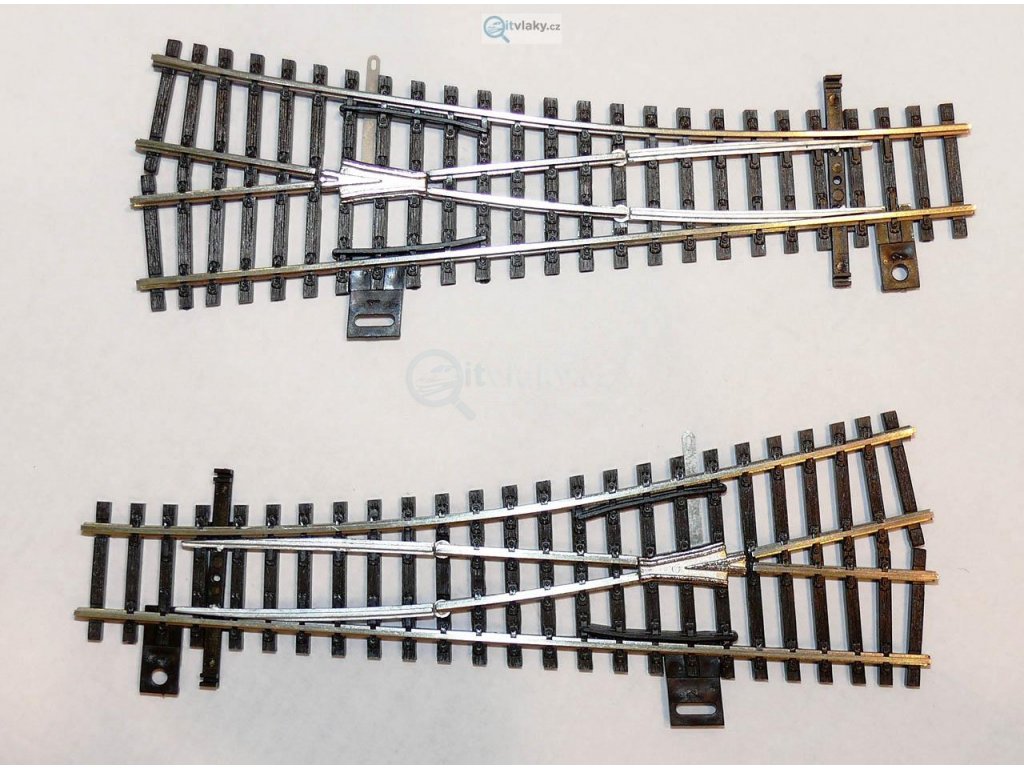

Nově přepracovaná výhybka EW1 již s kovovou srdcovkou.  Délka 129,5 mm, oblouk poloměr Rc, úhel 15°

Produkt nahrazuje kód 83321 s plastovou srdcovkou

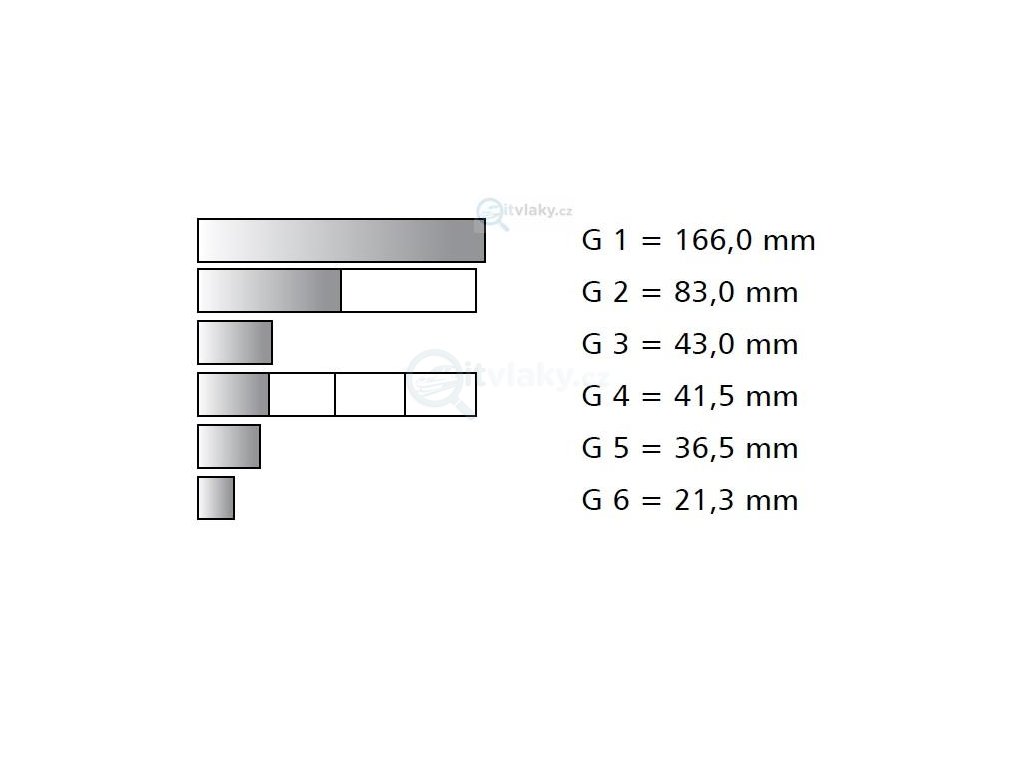

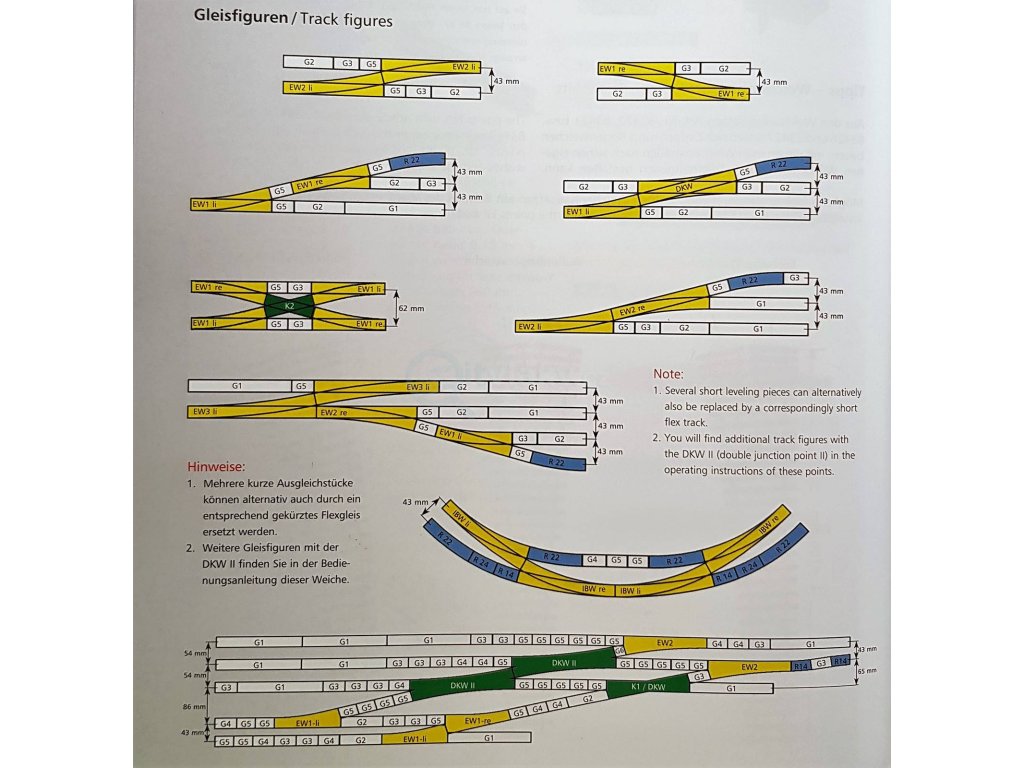

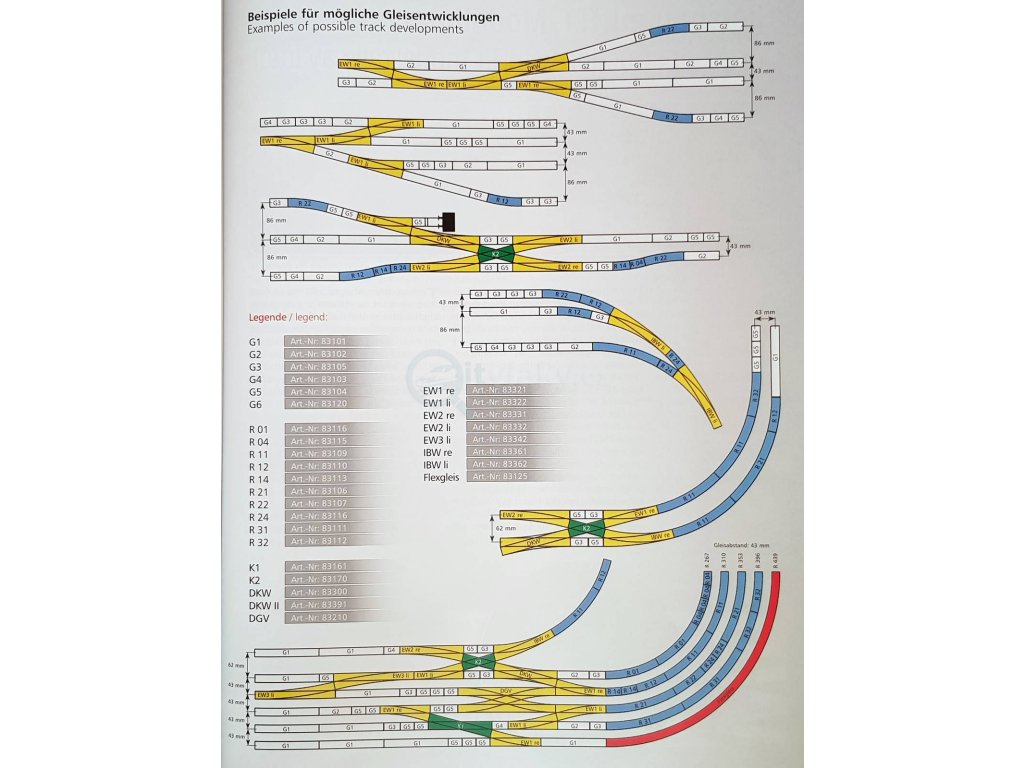

Výška kolejiva 2,07 mm. Geometrie kolejiva je na přiložených obrázcích, použijte efekt lupy. Odkaz na web výrobce TILLIG

K čištění kolejí je doporučené používat  čistící gumu 08974, na hrubé nečistoty je vhodná guma 10002   Přehled všech čistících gum zde.

K odizolování kolejnic slouží izolační spojky 86101, nebo patinované izolační spojky 85502.
Náhradní spojník kovový lze zakoupit pod kódem 86102 nebo patinované spojky 85501

Kolejivo lze k podkladu (překližka atd.) napevno přichytit hřebíčky nebo šroubečky pomocí držáku kolejí 83502 , aniž by bylo třeba vrtat do pražců.
K napájení lze použít kontaktní svorky 85506 . U rovné koleje lze použít napájecí kontakty 08402, nebo kontakty 08403 (bez kondenzátoru)

Zde odkaz na pěkný web Lokopin s geometrií kolejiva a radami ke stavbě.

Kolejivo lze zakoupit za nižší cenu  v podobě stavebnic. (stavebnice výhybek, pražcové pásy, kolejnice)
Sestavení výhybek je vhodné ale spíše pro dospělé modeláře.
Část kolejiva lze zakoupit i ve verzi s patinou. V popisu i pod názvem brunýrováno.

K výhybkám lze použít různé přestavníky a k reálnosti lze dokoupit i imitace výhybkového návěstidla, výběr zde
Schéma napájení srdcovek najdete v návodu. Ideální přestavník MTB MP5, MP6, MP7.
Při použití přestavníků bez výstupu na srdcovku, např. Tillig  použijte navíc relé 08414.

Koleje lze položit kvůli snížení hlučnosti na tlumící podloží např.z korku, zde příklady a následně zasypat vhodným štěrkem viz. nabídka,
Nebo využít připravené  podloží STYROSTONE od firmy Tillig, nebo MOSSMER od firmy NOCH

Informace o kolejivu lze najít v Katalogu kolejiva 09588, plánky kolejiva lze zakoupit pod kódem 09602 Lze zakoupit i  plánovací sw a další příručky

Pokud nemáme skladem, ale je u výrobce dostupný / ikona - aktuell verfügbar /, pak možno dodat do týdne.

* obrázek s geometrií nemusí odpovídat správně  verzi výhybky - levá, pravá
