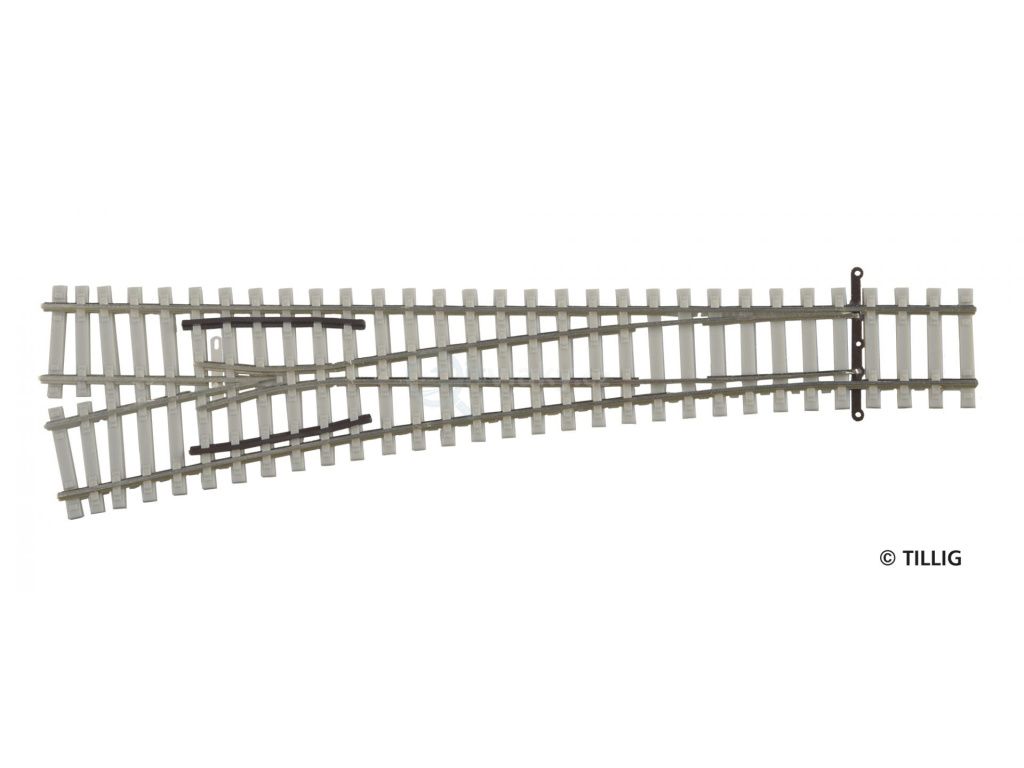

TT - výhybka EW2 levá 15°, betonové pražce / TILLIG 83334

Kód: 83334TI
Novinka
Značka: TILLIG
478 Kč
Bude vyrobeno
Možnosti doručení
Novinka 2024, nová verze

Detailní informace

Detailní popis produktu

Novinka 2024 /  Model v měřítku 1:120 ve velikosti TT.

Nejpoužívanější jednoduchá výhybka v TT  s názvem EW 2 - úhel 15°, poloměr odbočení R 631 mm, délka 166 mm.

Jazyky jsou pružné a provedeny z jednoho kusu. Vzhledově modelové a odolné.

K přestavení možno použít přestavníky motorické, servopohony atd., které zajistí stálé napružení v obou krajních polohách. Srdcovka je zpracována z kolejnicového prutu a je tedy el. oddělena od navazujících kolejí pomocí izolačních plastových spojek, které jsou součástí výhybky. Její polaritu je nutné zvlášť přepínat přepínačem spřaženým s přestavníkem. Většina motorických přestavníků, např. Tillig 86110, Conrad 219998, Hoffmann, Želva, Fulgurex, MP5, MP6  atd. má přepínací kontakt  pro srdcovku zabudován. U MTB MP1 a PECO ze kontakt dodělat, nebo řešit pomocí relé. /PECO PL-15 atd. /

POZOR! Jako přestavník nelze použít povrchové elektromagnetické přestavníky Tillig a  ROCO!.

Výška kolejiva 2,07 mm. Geometrie kolejiva je na přiložených obrázcích, použijte efekt lupy. Odkaz na web výrobce TILLIG

K čištění kolejí je doporučené používat  čistící gumu 08974, na hrubé nečistoty je vhodná guma 10002   Přehled všech čistících gum zde.

K odizolování kolejnic slouží izolační spojky 86101nebo patinované izolační spojky 85502
Náhradní spojník kovový lze zakoupit pod kódem 86102 nebo patinované spojky 85501

Kolejivo lze k podkladu (překližka atd.) napevno přichytit hřebíčky nebo šroubečky pomocí držáku kolejí 83502 , aniž by bylo třeba vrtat do pražců.
K napájení lze použít kontaktní svorky 85506 . U rovné koleje lze použít napájecí kontakty 08402nebo kontakty 08403 (bez kondenzátoru)

Kolejivo lze zakoupit za nižší cenu  v podobě stavebnic. (stavebnice výhybek, pražcové pásy, kolejnice)
Sestavení výhybek je vhodné ale spíše pro dospělé modeláře.
Část kolejiva lze zakoupit i ve verzi s patinou. V popisu i pod názvem brunýrováno.

K výhybkám lze použít různé přestavníky a k reálnosti lze dokoupit i imitace výhybkového návěstidla, výběr zde
Schéma napájení srdcovek najdete v návodu. Ideální přestavník MTB MP5, MP6, MP7.
Při použití přestavníků bez výstupu na srdcovku, např. Tillig  použijte navíc relé 08414.

Koleje lze položit kvůli snížení hlučnosti na tlumící podloží např.z korku, zde příklady a následně zasypat vhodným štěrkem viz. nabídka,
Nebo využít připravené  podloží STYROSTONE od firmy Tillig

Informace o kolejivu lze najít v Katalogu kolejiva 09588, plánky kolejiva lze zakoupit pod kódem 09602 Lze zakoupit i  plánovací sw a další příručky

* pokud model nemáme skladem, v záložce Dostupnost naleznete upřesnění termínu dodání.
* pokud chcete mít informace o změně ceny nebo o naskladnění, aktivujte si tlačítko HLÍDAT pod cenou
* katalogy, odkaz na výrobce, návody atd. jsou v záložce Výrobce a katalogy
* některé obrázky můžou být starší verze

EW2 links 15°, Betonschwelle

Doplňkové parametry

Kategorie: Výhybky, kříže, rozpojovače
? Měřítko: TT
? Výrobce: TILLIG
V prodeji od: 4Q/2024, Novinka 2024
Kolejivo: betonové pražce
? Podloží: bez podloží
? Typ: výhybka
? Sklad u výrobce: není skladem 18.11.24
ean: 4012501833342
